Descrizione – Description

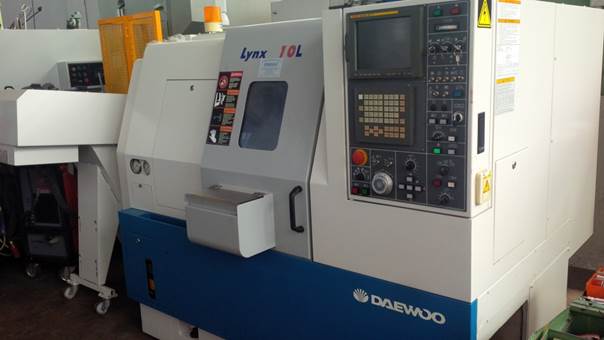

LYNX 220 10 L .280 x 510 millimetri, FANUC 21I-T – LYNX 220 10 L 280X510 mm FANUC 21i-T
Torretta Servo idraulica – Servo hydraulic turret
Tornio,2 assi CNC – 2 axis CNC lathe
Potenza motore mandrino – Spindle motor power 11/15 Kw . passaggio barre utile 51 mm – bar capacity 51 mm . Naso mandrino ASA 6” – Spindle nose ASA 6”.

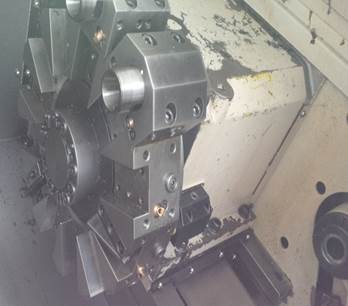

Torretta a 12 stazioni  – 12 station turret
12 stazioni possono montare utensili da interni o da esterni fissi  – the 12 station on the turret con mount  static  inner or outer turning tools
Coppia di serraggio – Torque  27 Nm @ S1, 100%,
Max velocità – Max speed . 6.000 giri / min, (rpm)
Coppia max mandrino  – Spindle max Torque. 1.000 Nm,
Accuratezza angolare – Angular accuracy  2/100 °,
* Contropunta trainata, – Driven Tailstock ( Z axis )
Bloccaggio manuale  – Manual locking for saddles
 Contropunta – Tailstock  MK4

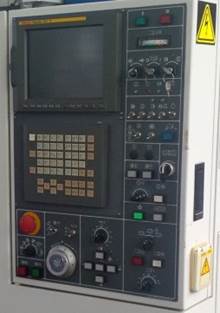

Controllo CNC – CNC unit FANUC 21i-T,
* Interfaccia – Interface RS 232,
* Chip trasportatore programmabile,- Programmable chip conveyor
Altezza . Height 1100 mm, Tipo  a nastro ,- Belt type
* Centralina idraulica – Hydraulic power pack
* Comando a pedale per mandrino e contropunta – foot pedal command for self centring chuck and tailstock
 * Impianto di raffreddamento – Cooling unit
* Lubrificazione centralizzata – Centralized  lubrication
* Lampada macchina – Machine working lamp
* Documentazione – Operating manuals
* Certificato – Certificate  CE –

MACCHINA EQUIPAGGIATA CON :

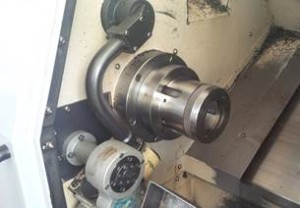

MANDRINO PORTAPINZA , PRESETTING UTENSILI , MANO RACCOGLI PEZZO CON RELATIVA CASSETTA DI RACCOLTA PER LAVORAZIONI DA BARRA , EVACUATORE TRUCIOLI.

ANNO DI COSTRUZIONE 2000 OTTIME CONDIZIONI



image001-2

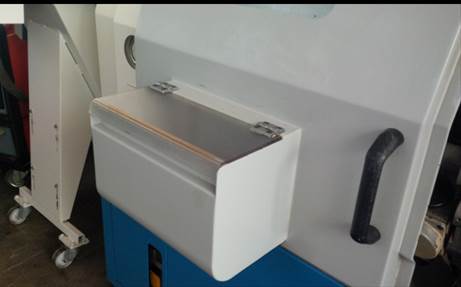

image007-2
