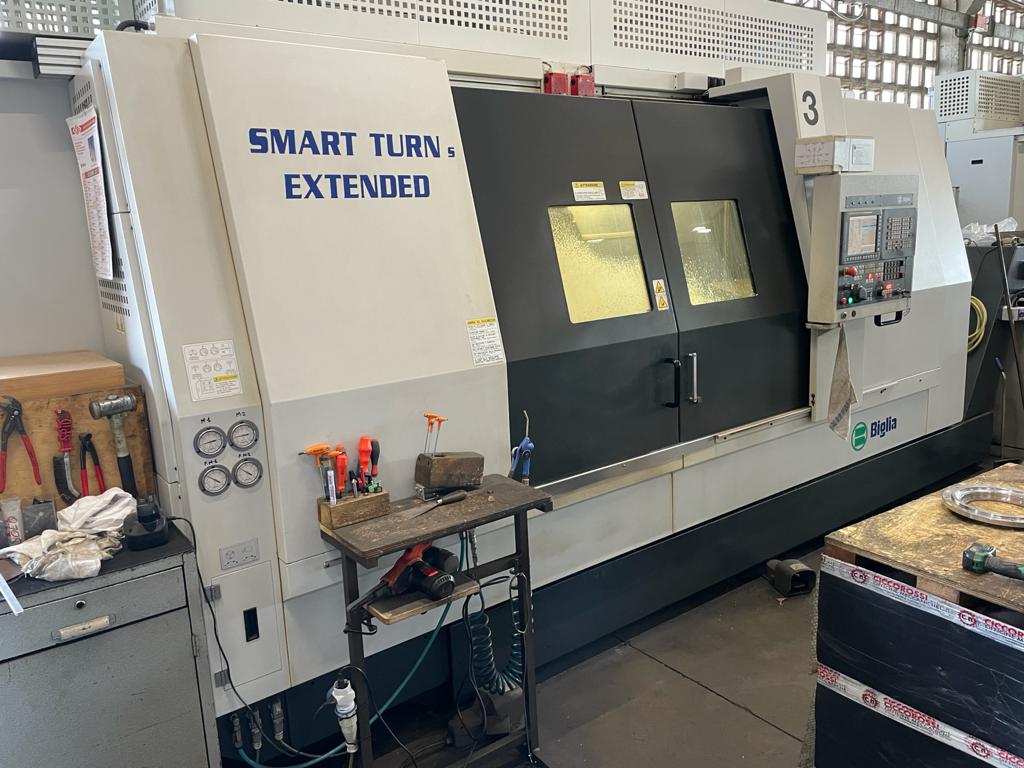

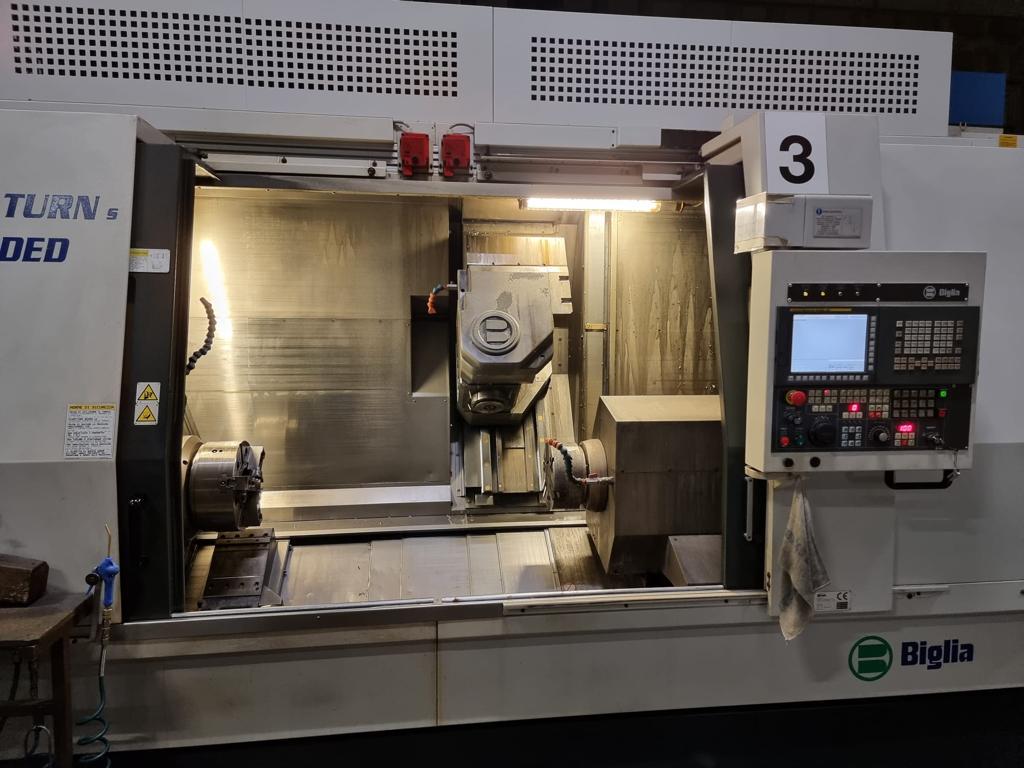

TORNIO BIGLIA CNC SMART TURN 1200 S (CONTROMANDRINO) USATO

ANNO 2013

  COPLETO DI:

– MANDRINO e CONTROMANDRINO

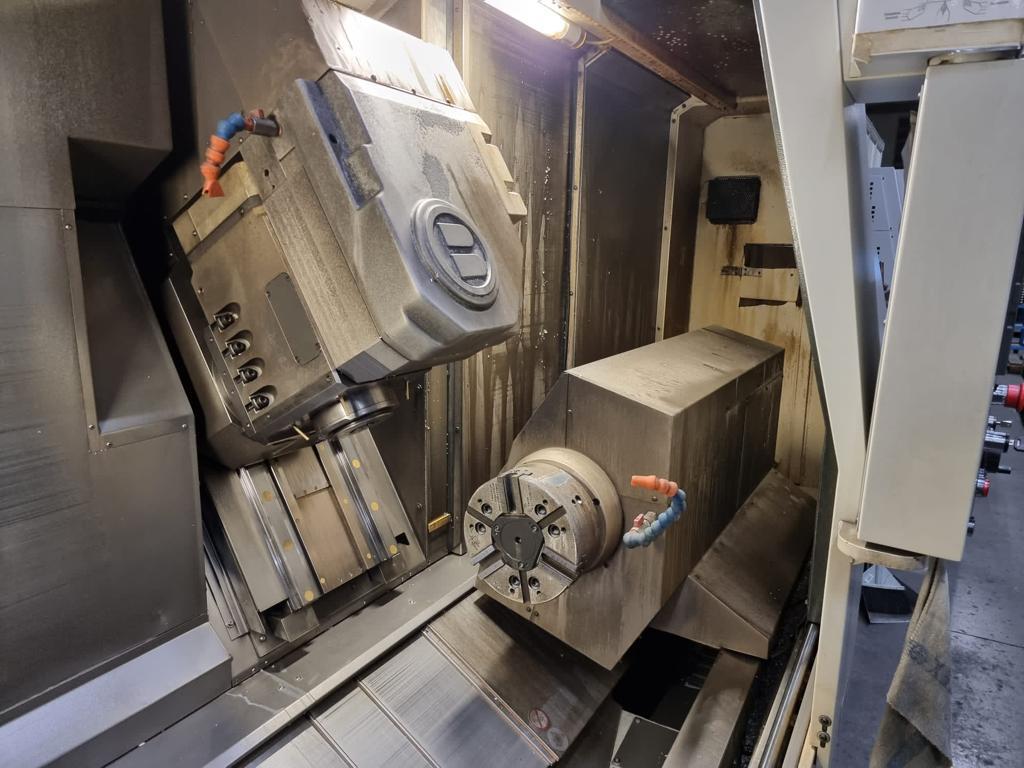

– TESTA PER FRESATURA CON CAMBIO UTENSILI

– PIASTRA PORTA LUNETTA COMANADATA DA CNC

Campo di lavoro: dia. max. tornibile (su mandrino principale)…………….. mm. 500

dia. max. rotante (su mandrino principale) ………………. mm. 750

dia. max. rotante (su controtesta)……………………………. mm. 600

dia. max. rotante sul carro “X” ………………………………. mm. 580

dia. max. tornibile da barra………………………………….. mm. 100

foro del tubo passaggio barra……………………………….. mm. 102,5

lunghezza max. tornibile con autocentrante dia. 315 mm. mm. 1350

e asse B a 0° (verticale)

Elettromandrino: giri max. ……………………………………………………………… 3000

naso mandrino …………………………………………………….. ASA 8”

foro mandrino ……………………………………………………… mm. 106

dia. interno dei tre cuscinetti anteriori ……………………. mm. 150

potenza motore mandrino (S1) ………………………………. Kw. 30

coppia (S1-S3) …………………………………………………….. Nm 774/821

potenza costante a partire da giri (S3)……………………… 349

sezione di spinta cilindro chiusura pinza ………………… cm.q. 243

corsa cilindro chiusura pinza ………………………………… mm. 35

potenza di chiusura in spinta regolabile da 5 a 30 Bar daN 7950 max.

dia. max autocentrante applicabile …………………………. mm. 400

Elettromandrino giri max……………………………………………………………… 4000

controtesta: naso mandrino……………………………………………………… ASA 6”

foro del tubo per passaggio barra……………………………. mm. 67

dia. interno dei tre cuscinetti anteriori …………………….. mm. 110

potenza motore mandrino servizio continuo (100%-50%) Kw. 20/24

potenza costante a partire da …………………………………. giri/min 650

coppia (100%-50%) ……………………………………………… Nm 286/334

sezione di spinta cilindro chiusura pinza …………………. cm.q. 165

corsa cilindro chiusura pinza ………………………………… mm. 30

potenza di chiusura in spinta regolabile…………………… daN 4965 max.

dia. max. autocentrante applicabile ………………………… mm. 315

Slitta a Croce: asse “Z” carro longitudinale

corsa max. ………………………………………………………….. mm. 1390

dia. vite ……………………………………………………………… mm. 40

max. velocità rapida ……………………………………………. m/min. 24

asse “X” carro trasversale

corsa max. …………………………………………………………. mm. 515

dia. vite ………………………………………………………………. mm. 32

max. velocità rapida …………………………………………….. m/min. 20

asse “Y” carro verticale

corsa max. ……………………………………………..…. ……….mm.210(+120–90)

corsa su controtesta……………………………………………..mm.145 (+55-90)

dia. vite ………………………………………………………………. mm. 32

max. velocità rapida …………………………………………….. m/min. 18

asse “W” (controtesta)

corsa max. ………………………………………………………….. mm. 1700

dia. vite……………………………………………………………….. mm. 40

max. velocità rapida……………………………………………… m/mm. 24

Asse C minimo valore programmabile……………………………….. 0,001 grado

Unità asse B: campo di rotazione totale ………………………………………. 210°

rotazione oltre l’asse mandrino………………………………. 15°

posiz. angolare con bloccaggio meccanico ………………. ogni 5 °

posiz. angolare tramite motore (senza bloccaggio)……. risoluz. 0.001 °

coppia con bloccaggio meccanico…………………………… Nm. 3600

coppia con bloccaggio tramite motore…………………….. Nm. 960

precisione di posizionamento…………………………………. sec 8

ripetibilità……………………………………………………………. sec ± 4

Testa motorizzata n° di posizioni …………………………………………………….. singola con ATC

Elettromandrino tipo di attacco ……………………………………………………… HSK – A63

giri max. ……………………………………………………………… 8.000

potenza motore elettromandrino in servizio continuo .. Kw. 18

coppia massima……………………………………………………. Nm. 86

potenza costante a partire da ………………………………….. giri/min 1500

posiz. angolare a mandrino fermo in tornitura………….. ogni 7.5 °

Magazzino tipo di magazzino utensili……………………………………… a CATENA

utensili capacità magazzino ……………………………………………… 40 posti

diametro utensile massimo:

con utensili adiacenti ……………………………………………. mm. 80

senza utensili adiacenti……….. ……………………………….. mm. 140

lunghezza utensile massima…………………………………… mm. 400

peso utensile massimo ………………………………………….. Kg. 7

tipo di selezione utensile……………………………………….. POSTO FISSO

tempo di cambio utensile ( Ut-Ut) ………………………….. sec 5

Portautensili nr. 2 mandrino portapinze ER 32 …………………………… cod. T183-00069

in dotazione: nr. 2 portabareno dia. 40 ………………………………………. cod. T183-00066

nr. 1 portapunte con passaggio refrigerante interno ….. cod. T183-00068

Conferma d’ordine nr. 20 del 22.01.13

Pag. 7

nitura interna ecc. )

Impianto idraulico: capacità centralina …………………………………………….. litri 25

potenza motore …………………………………………………. Kw. 2,2

pressione max. ………………………………………………….. Bar 45

Impianto

lubrificazione: capacità serbatoio ……………………………………………….. litri 3

Impianto capacità vasca ……………………………………………………… litri 400

refrigerante: ● Pompa da 25 bar ( con 10 l/min.) ……………………… n. 1

portata max. ………………………………………………………. lt/min 60

● Pompa da 3,5 bar (con 20 l/min.) …………………….. n. 1

portata max. ………………………………………………………… lt/min 120

Potenza

totale installata: ………………………………………………………………………….. Kw. 50

Peso e dimensioni: altezza ………………………………………………………………. mm. 2400

profondità ………………………………………………………….. mm. 2300

lunghezza con evacuatore ……………………………………. mm. 6250

peso netto macchina standard circa………………………. Kg. 10500

Alimentazione: ………………………………………………………………………….. 400 V 50Hz.

dati non impegnativi da verificarsi
