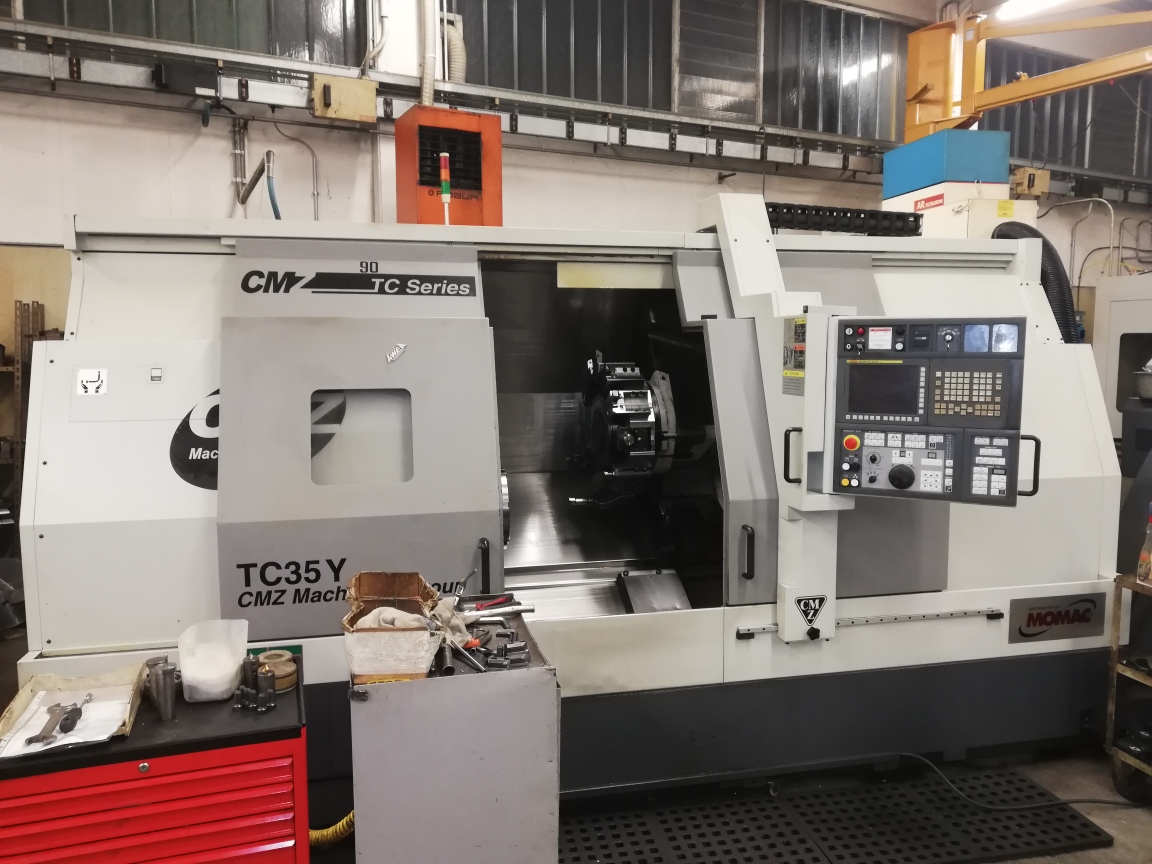

TORNIO CNC CMZ TC 35 Y USATO

Modello: TC 35 Y

Anno: 2011

Diametro canotto: 110 mm

Corsa canotto: 150

Corsa del corpo: 1350 mm

Numero delle posizioni torretta: 12

Sezione degli utensili: 25×25

Tempo cambio utensile: 30° 0,2 s-180° 0,5s

Forza di bloccaggio a 45 bar (Kgf) : 8000

Numero delle posizioni motorizzate: 12

Velocità di rotazione: 4000

Potenza KW massima: 16

Coppia massima: 75Nm

Potenza totale installata: 65 KVA

Tensione: 400 V 50 Hz

Peso lordo: 9000 Kg

Diametro volteggio massimo su banco: 920 mm

Diametro volteggio massimo sul carro: 745 mm

Distanza tra faccia mandrino e punta:

Corsa trasversale asse X: 315

Corsa longitudinale asse Z: 800-1350mm

Corsa longitudinale asse B: 803 mm

Avanzamenti rapidi X: 30 m-min

Avanzamenti rapidi Z: 30 m-min

Avanzamenti rapidi Y: 15 m-min

Avanzamenti rapidi B: 30 m-min

Velocità massima di rotazione: 3000 rpm

Diametro esterno cuscinetti: 240 mm

Diametro interno cuscinetti: 160 mm

Attacco mandrino: ASA 11 A2

Diametro interno foro mandrino macchina: 106 mm

Passaggio barra utile: 95 mm

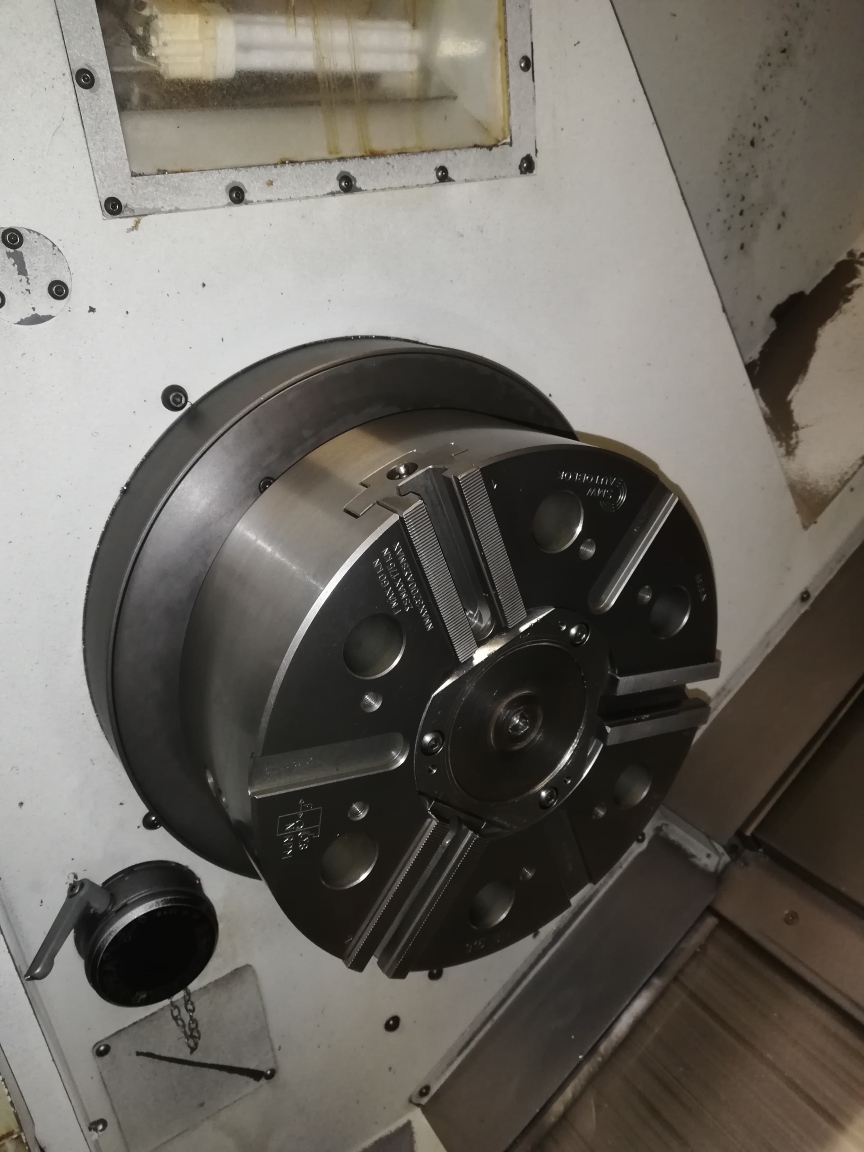

Diametro autocentrante: 315 mm

Diametro foro autocentrante: 95 mm

Potenza mandrino: 48 Kw

Momento torcente massimo: 1500Nm

Lunetta Autoblock mod. slu-3-MS capacià 12-152
