TORNIO A FANTINA MOBILE GILDEMAISTER-GITAL- GLD 25

CARATTERISTICHE TECNICHE PRINCIPALI – MAIN TECHNICAL DATA

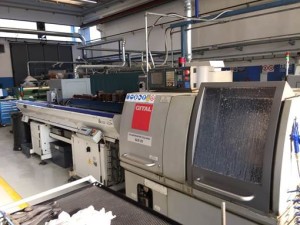

Tornio Gildemeister GLD 25 Usato  – GLD 25 Used Gildemeister Lathe

tornio fantina mobile Gildemeister GD 25 – Sliding head Gildemeister GD 25 lathe

5 assi  – 5 axis

CNC Fanuc 0 i-TD  – CNC Fanuc 0 i – TD,

mandrino passaggio barra 33 mm – electrospindle  bar capacity 33 mm

torretta motorizzata , – live tools turret

contromandrino , – subspindle

evacuatore trucioli. – chip conveyor

Caricatore barre automatico  IEMCA BOSS 432 – IEMCA BOSS  432 Bar Feeder

image011-2









CARATTERISTICHE TECNICHE DETTAGLIATE – DETAILED TECHNICAL FEATURES

Diametro massimo barra   – Max bar capacity                                             mm        25

Numero di giri max. mandrino – Max spindle speed                                   g/min 6500

Potenza (100%) – Power (100%)                                                                    kW             3,7

Potenza (60%/100%) – Power (50%-100%)                                                  kw              3,7/5.5

Slitta longit. Z1 con bussola di guida mobile – longitudinal slide Z1 with mobile guidebush

Corsa longitudinale asse Zl – longitudinal stroke Z1 axis                           mm       160

Velocità di avanzamento rapido – Rapid traverse                                        m/min    15

Forza di avanzamento asse Zl – Z1 axis feeding thrust                                daN       125

Slitta 1 – Slide #1

Corsa radiale Xl – Radial stroke X1 axis                                                         mm          30

Corsa trasversale Yl – Transversal stroke Y1                                                 mm        220

Velocità di avanzamento rapido Xl e Y1 – Rapid traverse X1 & Z1 axis    m/min     10

Forza di avanzamento Xl e Yl  – Feeding thrust x1 and z1 axis                   daN        190

Portautensili slitta 1 – Toolholders slide#1

Piastra a sostituzione rapida per l’alloggiamento di – Rapid exchange plate for :

• Numero massimo utensili: fissi –max no static toolholders                    9

•                                            fissi + rotanti  – static + live                5+3

Stelo utensili – square shank                                                                          mm 12 x 12

Slitta 2 (solo per versione con 5 assi) – slide #2 ( for 5 axis models only)

Corsa radiale X2 – X2 radial stroke                                                                mm      100

Corsa longitudinale Z2 – Z2 longituinal stroke                                             mm      270

Velocità d’avanzamento rapido X2 e Z2 – Rapid traverse x2 & z2 axis    m/min   15

Forza d’avanzamento Z2 – Feeding thrust z2 axis                                        daN     250

Forza d’avanzamento X2 – Feeding thrust X2 axis                                       daN     125

Revolver portautensili slitta 2 (solo versione con 5 assi) – Revolving turret slide (for 5 axis models only)

Numero delle stazioni – Number of stations                                                7

Tempo di scatto per l stazione  – one station indexing time                      s 0,16

Numero utensili rotanti (Opzione) – Number of live tools (option)         3

Tempo di scatto (180°) – 180° indexing time                                               s 0,6

Potenza motore ut. rotanti (60%/100%) – Live tools motor power         kW 2,2/1, l

Numero di giri max. utensili rotanti (Pos. 6) – Live tools max speed        g/min l 5000

Portautensile per lavorazione da ripresa (opzione per versione con 5 assi) – Back working tool ( opt. For 5 axis only)

Numero utensili fissi max – Max static tools no                                           3

Alimentazione refrigerante – cìCooling

Vasca refrigerante separata, capacità, ca. – Tank capacity                        l          230

Portata massima pompa refrigerante – Max cooling power pump         I/min    80

Dimensioni macchina – Machine overall dimensions

Tutti gli attacchi per utensili fissi sul revolver con alimentazione interna del refrigerante – CTT on all turret positions

Lunghezza x Profondità x Altezza – L x W x H                                              mm   2560 x 1155 x 1680

Peso versione 3 assi, ca. – 3 axis  model weigth                                          daN  1850

Peso versione 5 assi, ca  – 5 axis model weigth                                            daN  2100
