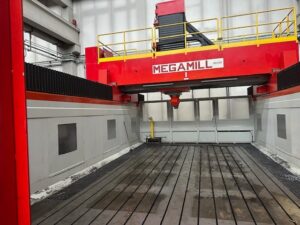

FRESATRICE A PORTALE GANTRY MEGAMILL HP5 USATA

Specifiche tecniche

CAMPO DI LAVORO
Longitudinale (X) 7500 mm
Verticale Ram (Y) 1500 mm
Trasversale Traversa (Z) 4000 mm
Distanza tra le colonne 5400 mm
Distanza naso mandrino piano tavola 1700 mm
CNC Heidenhain iTNC530
MANDRINO
Sezione RAM 600×550 mm
Potenza mandrino 52 Kw
Coppia 1000/1500 Nm
Sostentamento 4 guide integrali temprate con 24 pattini
AVANZAMENTI
Rapido X 30 m/min
Rapido Y 30 m/min
Rapido Z 30 m/min
ATC Postazioni 180
Diam max utensile 100 mm
Diam max con posti adiacenti liberi 240 mm
Lunghezza max utensile 400 mm
Peso max utensile 35 Kg
Attacco utensile ISO50 /HSK63E
PIANO DI LAVORO
Dimensione (LxWxH)
7000×4000 mm
Portata 15.000 Kg/mq
STAZIONE PICK-UP CAMBIO TESTE
Posizioni 2
TESTA 1
DCB6 a posizionamento millesimale automatico
Cono mandrino
ISO50
Asse A 360.000×0,001 °
Asse C 360.000×0,001 °
Coppia max 1000/1500 Nm
Velocità max 6000 Rpm
Potenza max 38/57 Kw
Refrigerante Est 6 Bar – Int 40 Bar
TESTA 2
DW54 – Testa Twin elettromandrino E54
Cono mandrino HSK63E
Asse A ∞x0,001 °
Asse C ∞x0,001 °
Coppia max 35,4 Nm
Velocità max 26000 Rpm
Potenza max 38/57 Kw
Refrigerante Est 6 Bar – Int 40 Bar
Alta pressione 40Bar 1000lt.
Sistema filtraggio 30/60µm
Tastatore Pezzo EENISHAW NC4
Presetting Utensili
N.2 Telecamere con rotazione automatica
Anno di costruzione 2011
Libri uso e manutenzione
Schemi elettrici
Certificazione CE
Macchina visibile installata.
