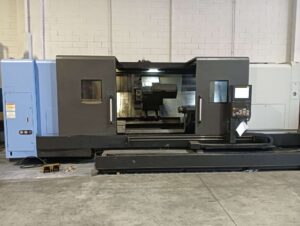

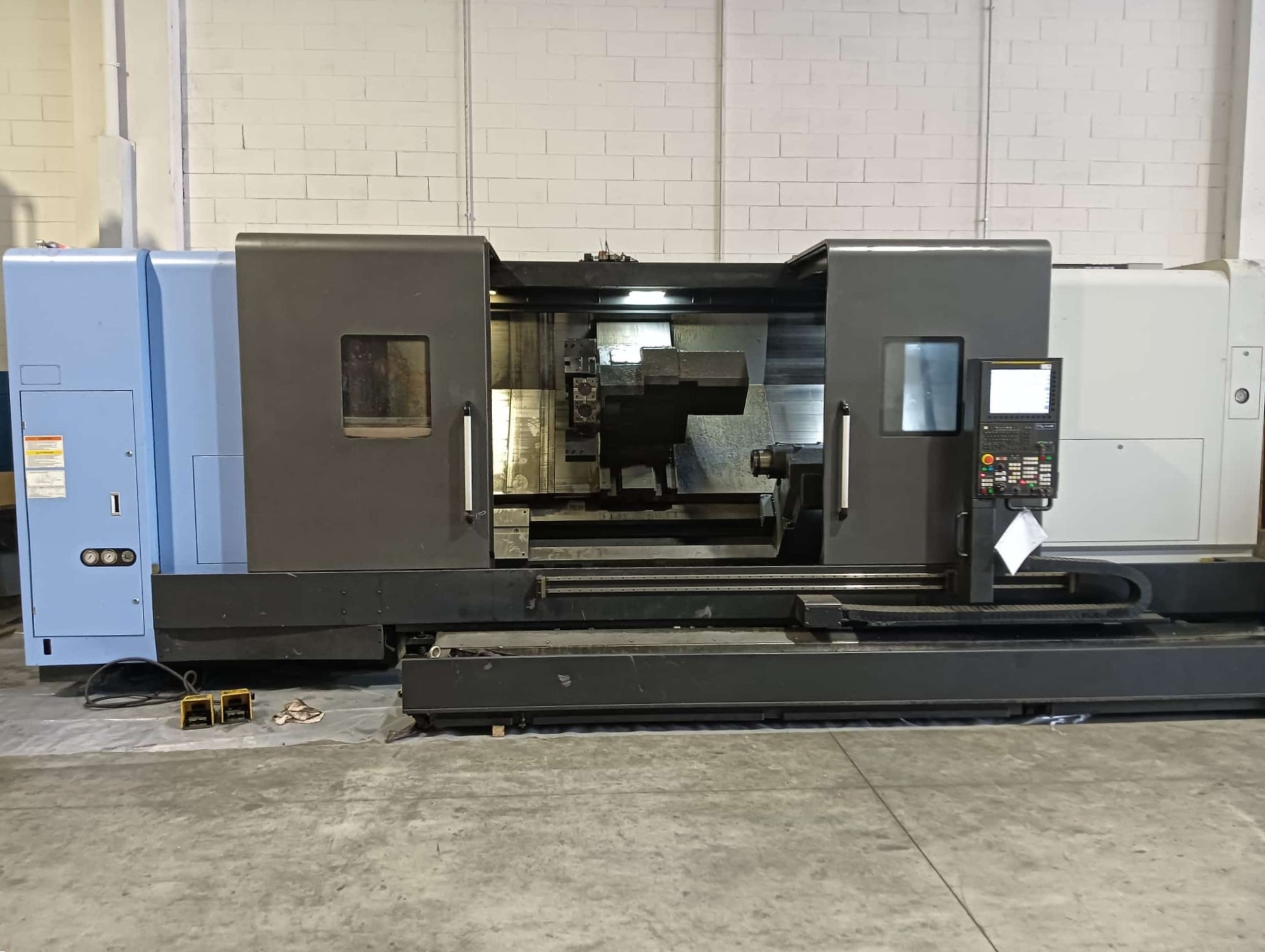

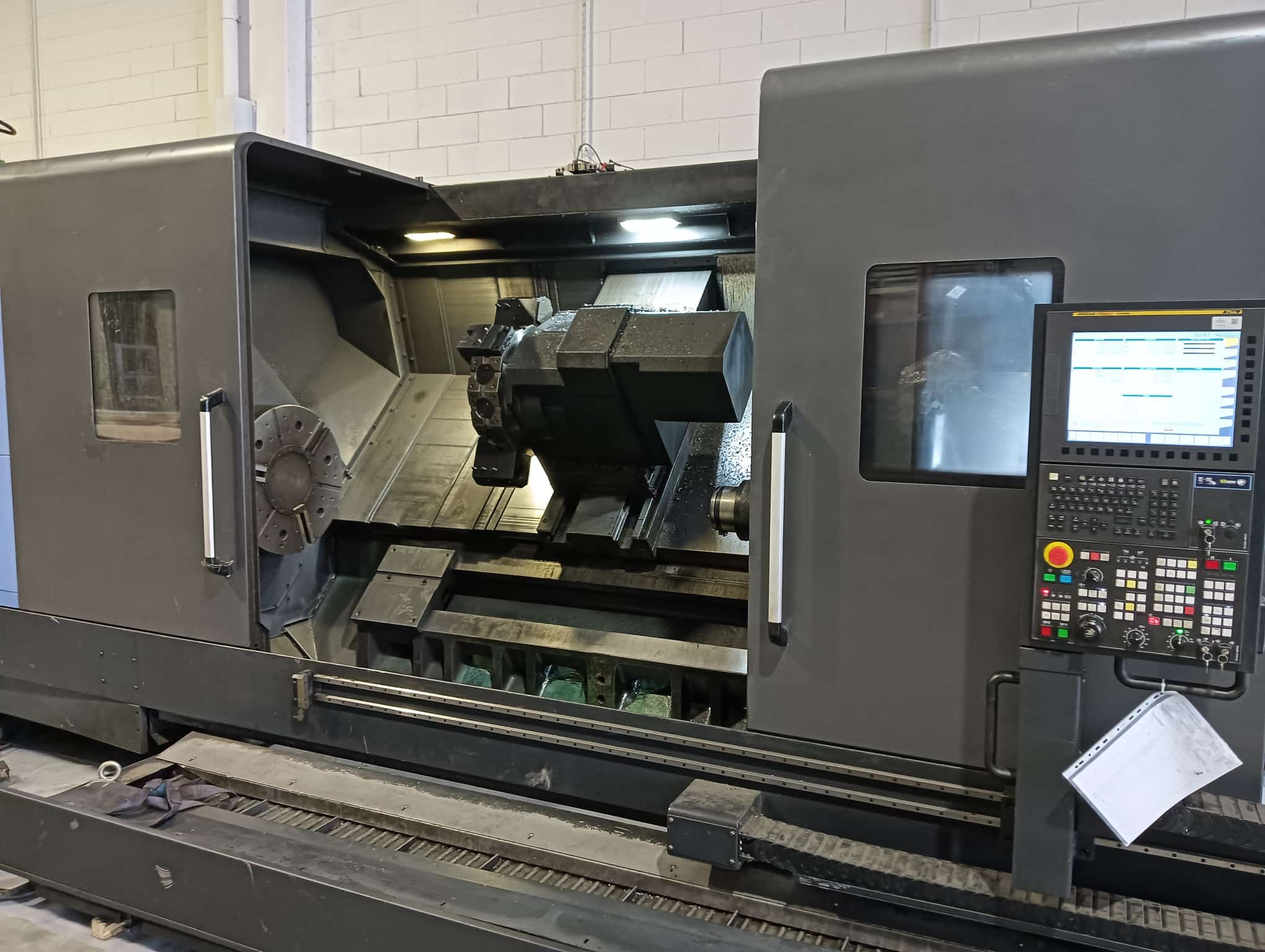

TORNIO CNC DOOSAN PUMA 600LMII MOTORIZZATO USATO
ANNO 2022
LUNETTA INCLUSA
Assi controllati 3
Massimo diametro rotante sul bancale mm 1030
Massimo diametro rotante sulla slitta mm 800
Max. diametro tornibile mm 900
Max. lunghezza tornibile mm 3200
Diametro tornibile da barra mm 117
Corsa asse X mm 470 (450+20)
Corsa asse Z mm 3235
Corsa asse C gradi 360° (0,001°)
MANDRINO
Gamma di velocità mandrino giri/min. 3–1800
Numero di gamme di velocità 3
Diametro foro mandrino mm 152
Naso mandrino ASA A2-15
Diametro cuscinetto anteriore mm 200
TORRETTA
Stazioni torretta 12 (tipo BMT85)
Massimo diametro senza interferenza mm 310
Spessore piastra torretta mm 140
Altezza utensile da esterno mm 32
Diametro bareno mm 60 (80)
Tempo indicizzazione torretta (1 stazione) sec. 1,1
UTENSILE MOTORIZZATO
Massima velocità mandrino utensile motorizzato giri/min. 3000
Massima capacità fresa mm Ø 34 (ER50)
Massima capacità maschiatura mm M30
AVANZAMENTO
Corsa rapida asse X m/min 12
Corsa rapida asse Z m/min 10
Avanzamenti in lavoro asse X mm/giro 0,001–2,000
Avanzamenti in lavoro asse Z mm/giro 0,001–2,000
| Contropunta | ||
| Corsa contropunta | mm | 3135 |
| Diametro cannotto | mm | 160 |
| Conicità foro cannotto | MT6 | |
| Corsa cannotto | mm | 150 |
| Motori | ||
| Potenza motore mandrino (30 min.) | kW | 45 (Alpha 40) |
| Coppia massima mandrino | kgf·m | — |
| Potenza motore utensile motorizzato | kW | — |
| Coppia massima utensile motorizzato | kgf·m | — |
| Alimentazione motore — Asse X | kW | 3 (Alpha 22/1500) |
| Alimentazione motore — Asse Z | kW | 7,3 (Alpha 40/2000 con ventola) |
| Altri | ||
| Angolo d’inclinazione | gradi | 45° |
| Altezza macchina | mm | 2590 |
| Area pavimento — Lunghezza | mm | 7360 |
| Area pavimento — Larghezza | mm | 2770 |
| Peso macchina | kgf | 21500 |
| Capacità vasca refrigerante | litri | 570 |
| Autocentrante standard | Opzione (24″) | |
| CNC | FANUC 32iA |
DATI NON IMPEGNATIVI DA VERIFICARSI
MACCHINA IN OTTIME CONDIZIONI VISIBILE SOTTO TENSIONE
